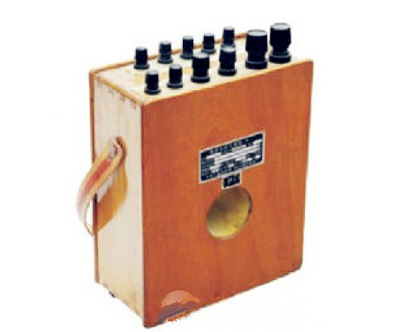

測量用電流互感器

　　產品名稱：測量用電流互感器

　　產品簡介：

　　HL23系列測量用電流互感器是為指示儀表、積分儀表和其他類似電器提供電流的電流互感器。 測量用電流互感器廣泛用于對低壓配電系統電流的測量，主要準確(對電流互感器給定的等 級)級有：0.2、0.5、1、3、5等，安裝方便而且其型號、規格繁多，可根據不同規格的母排或線纜選用 *經濟合理的 電流互感器。

　　主要技術要求：

　　1 額定容量：額定二次電流通過二次額定負荷時所消耗的視在功率。額定容量可以用視在功率V.A表示，也可以用二次額定負荷阻抗Ω表示。

　　2 一次額定電流：允許通過電流互感器一次繞組的用電負荷電流。用于電力系統的電流互感器一次額定電流為5～25000A，用于試驗設備的精密電流互感器為 0.1～50000A。電流互感器可在一次額定電流下長期運行，負荷電流超過額定電流值時叫做過負荷，電流互感器長期過負荷運行，會燒壞繞組或減少使用壽命。

　　3 二次額定電流：允許通過電流互感器二次繞組的一次感應電流。

　　4 額定電流比(變比)：一次額定電流與二次額定電流之比。

　　5 額定電壓：一次繞組長期對地能夠承受的 *大電壓(有效值以kV為單位)，應不低于所接線路的額定相電壓。電流互感器的額定電壓分為0.5，3，6，10，35，110，220，330，500kV等幾種電壓等級。

　　6 10%倍數：在指定的二次負荷和任意功率因數下，電流互感器的電流誤差為-10%時，一次電流對其額定值的倍數。10%倍數是與繼電保護有關的技術指標。

　　7 準確度等級：表示互感器本身誤差(比差和角差)的等級。電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級;用于設備、線路的繼電保護一般不低于1級;用于電能計量時，視被測負荷容量或用電量多少依據規程要求來選擇(見 講)。

　　8 比差：互感器的誤差包括比差和角差兩部分。比值誤差簡稱比差，一般用符號f表示，它等于實際的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分數表示。

　　9 角差：相角誤差簡稱角差，一般用符號δ表示，它是旋轉180°后的二次電流向量與一次電流向量之間的相位差。規定二次電流向量超前于一次電流向量δ為正值，反之為負值，用分(’)為計算單位。

　　10 熱穩定及動穩定倍數：電力系統故障時，電流互感器受到由于短路電流引起的巨大電流的熱效應和電動力作用，電流互感器應該有能夠承受而不致受到破壞的能力，這種承受的能力用熱穩定和動穩定倍數表示。熱穩定倍數是指熱穩定電流1s內不致使電流互感器的發熱超過允許限度的電流與電流互感器的額定電流之比。動穩定倍數是電流互感器所能承受的 *大電流瞬時值與其額定電流之比。
