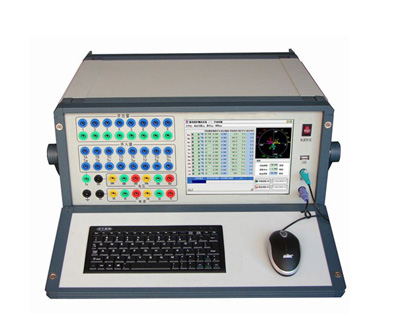

三相繼電保護測試儀

　　產品名稱：三相繼電保護測試儀

　　產品簡介：

　　三相繼電保護測試儀即微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代 的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的 結構。主機內置新一代高 速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。

　　產品特點：

　　它采用單機獨立運行，亦可聯接筆記本電腦運行的 結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、 的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

　　操作方法：

　　■ 外接PC機操作

　　·首先從光盤中將“繼保之星”測試軟件復制到電腦中，拖“繼保之星”圖標至桌面，建立快捷方式;

　　·將專門配置的通訊線(3芯)將筆記本電腦或臺式電腦的串口COM1和測試儀后面板上的通信口相連接。有些筆記本電腦沒有串口，需先將USB口轉換成串口COM1，再通過通信線連接至測試儀通信口;

　　·閉裝置本機上的所有軟件功能試驗?zāi)K，直接在外接的電腦上進行操作，測試儀將完全由外接的電腦控制;

　　·外接電腦上的操作功能，除了界面上的軟件版本可能不同外，其功能與單機軟件完全相同。

　　■ 外接PC機的硬件要求

　　PC機至少應具有Pentium 200或K6 - 200以上，16M內存，顯示器分辨率能達800x600以上，能運行Windows95、Windows98、Windows Me、Windows XP操作系統的筆記本電腦或臺式電腦。

　　■ 硬件連接

　　關閉測試儀和PC機電源，用9芯通信電纜將PC 機串口1與測試儀之PC機通信口連接，然后打開測試儀和PC機電源。

　　■ 測試儀軟件進入PC通信狀態

　　打開測試儀電源后，軟件進入單機操作界面，在測試儀操作主菜單上選“PC通訊”按下旋鈕即進入PC機通信狀態。

　　■ 測試儀軟件從PC通信狀態退回到單機操作狀態

　　在PC機通信狀態，按下旋鈕3秒鐘后，軟件自動退回到單機操作界面。

　　■ 啟動PC機軟件

　　啟動PC機，運行Windows 操作系統，將顯示器分辨率設為800x600以上;打開“繼保之星測試軟件”文件夾，進入各項子功能中即可進行各項試驗。
